Blenderメモ: UV マッピングの基本

UV 展開／マッピングとは

複雑な形状のメッシュに、画像などをテクスチャマッピングするには、まずは三次元表現のオブジェクトを平面に展開してからマッピングします。 この展開のことを UV 展開 と言います。 三次元表現で xyz 座標系に配置されていたオブジェクトは、UV 展開後は UV 座標系にマッピングされます。

シームを付ける (Mark Seam)

UV 展開を行うには、三次元オブジェクトを、どの辺で切り離して展開するかを指定しなければいけません。 この辺の指定のことを、シームを付ける (Mark Seam) と言います。

シームを付けるには、編集モードで対象となる辺を選択し、Ctrl-E で表示される辺メニューから シームを付ける を選択します。 あるいは、3D ビューのツールシェルフから、シェーディング/UV タブを選択し、シームを付ける ボタンを押します。

シームの付いた辺は、赤色に変化します。

UV/画像エディターを表示する

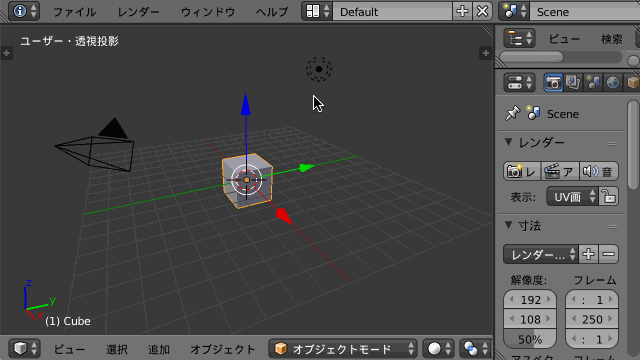

UV マッピングを行うには、UV/画像エディター を使用し、三次元オブジェクトと UV 平面の対応付けを行っていきます。 この作業を行うときは、3D ビューエディターと、UV/画像エディターを同時に表示しておくと対応付けが分かりやすくなります。

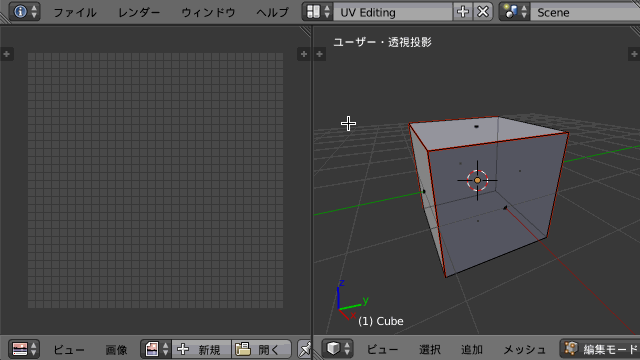

Blender がデフォルトで用意しているスクリーンレイアウトである、UV Editing レイアウトを使用するとよいでしょう。 左側に UV/画像エディター、右側に 3D エディターというレイアウトに切り替わります。

現在のエディターを分割して、一方を UV/画像エディターに切り替える方法もあります。

UV 展開を実行する

辺のシームを付け終わったら、実際に UV 展開を行います。 展開対象の面をすべて選択し、U キーを押して UV マッピングメニューを表示し、展開 を選択します。 あるいは、ツールシェルフのシェーディングタブから、展開 → 展開 と選択します。

UV マッピング用のテクスチャを作成する

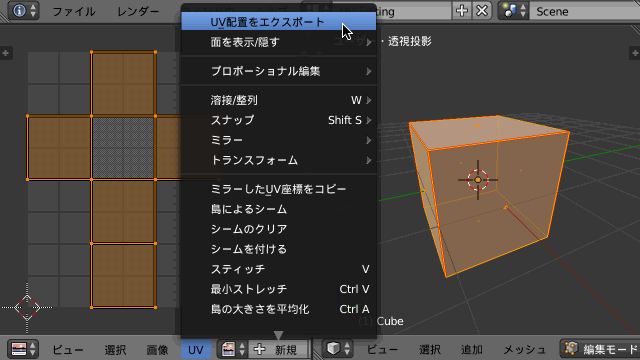

UV マッピング用のテクスチャ画像は、Blender で出力する UV 配置画像をベースにして作成します。 UV 配置画像は、下記のようにして出力できます。

出力される画像は、下記のように外形だけが分かる、背景色が透過されたものになっています。

このファイルをペイント系ソフトに読み込み、テクスチャ画像を作成します。 レイヤー機能の使えるツールを使用するのがよいでしょう（ここでは、Mac のベクター編集ソフトである Graphic を使っています）。

作成したテクスチャ画像を保存するときは、ベースとなる UV 配置画像のレイヤーは非表示にして書き出します。

テクスチャ画像を適用する

テクスチャ画像が完成したら、オブジェクトに適用します。

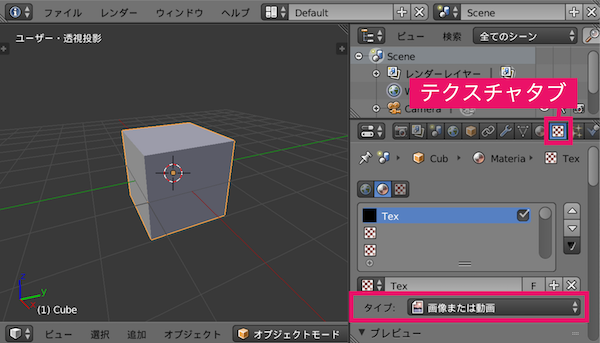

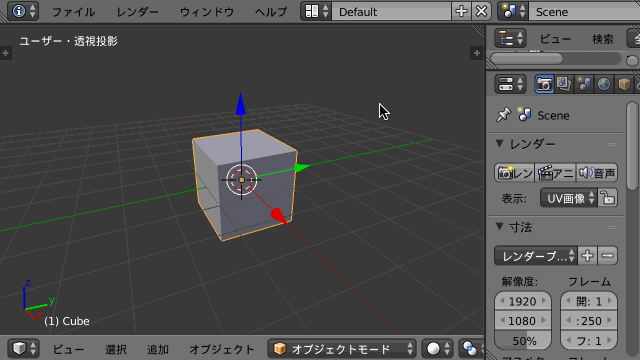

3D ビューをオブジェクトモードにし、立方体のオブジェクトを選択します。 プロパティエディタのテクスチャタブを選択し、テクスチャのタイプを 画像または動画 に設定します。

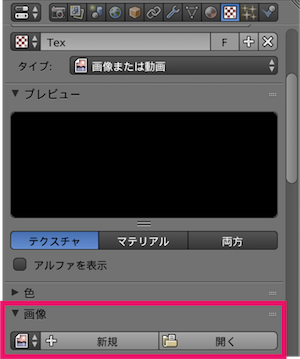

画像 パネルで、開く ボタンを押して、テクスチャ画像を読み込みます。

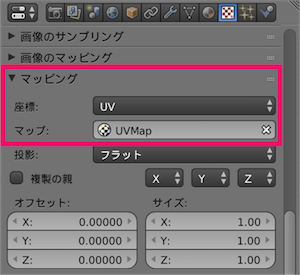

最後に、UV/画像エディターでマッピングした通りの座標に、テクスチャ画像を適用するための設定を行います。

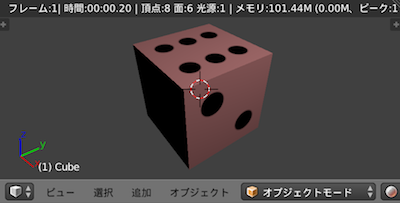

マッピングの設定が完了したら、Shift-Z を押して、描画モードをレンダリングに切り替えると、テクスチャマッピングされたオブジェクトを確認することができます。
