はじめに（用語とか）
- スペース状態 ･･･ 信号 0。入力 +3V 以上。出力 +5V ～ +15V。
- マーク状態 ･･･ 信号 1。入力 -3V 以下。出力 -5V ～ -15V。
- 短絡時最大出力電流 ･･･ 500mA。
- ハードウェアフローコントロール ･･･ RTS と CTS の信号線を使ったフロー制御。RTS／CTS とも記述されます。
- ソフトウェアフローコントロール ･･･ ソフトウェアによるフロー制御。アプリケーションで決められた特殊な記号を送信することでフロー制御を行います。RTS と CTS ワイヤは使用しません。Xon／Xoff とも記述されます。
- DTE デバイス ･･･ 通常は PC を示します。オスコネクタを持ちます。
- DCE デバイス ･･･ 通常は シリアルデバイスを示します。メスコネクタを持ちます。DTE デバイスと DCE デバイスをつなぐ時は通常ストレートケーブルを用います。
- ヌルモデムケーブル／ヌルアダプタ ･･･ 送信と受信の信号線をクロスさせたものです。TxD ⇔ RxD、DTR ⇔ DSR、RTS ⇔ CTS のようにクロスされます。

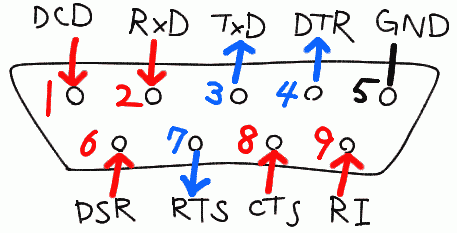

DSub 9 ピン
（DTE デバイス（PC 側）オス）
| ピン番号 | 表記 | I/O | 意味 | 説明 |
|---|---|---|---|---|
| 1 | DCD | In | Data Carrier Detect（キャリア検出） | 外部端末の送受信準備ができたことを知る |
| 2 | RxD | In | Receive Data（受信データ） | |
| 3 | TxD | Out | Transmit Data（送信データ） | |
| 4 | DTR | Out | Data Terminal Ready（データ端末準備） | PC が繋がっていることを認識させる（PC → 外部） |
| 5 | GND | --- | Ground（信号用グラウンド） | |
| 6 | DSR | In | Data Set Ready（データセット準備） | 端末が繋がっていることを認識する（PC ← 外部） |
| 7 | RTS | Out | Request To Send (DTE の送信要求) | PC の送信開始信号（フロー制御用）（PC → 外部） |
| 8 | CTS | In | Clear To Send（DCE の送信要求） | PC への受信開始要求（フロー制御用）（PC ← 外部） |
| 9 | RI | In | Ring Indication（被呼表示） | 電話がかかってきたことを伝える／PC の電源を制御する |
PC からデータを送信するのに最低限必要なのは、TxD(3) と GND(5) です。 データを受信する時は RxD(2) が必要です。 出力の信号線は、デフォルトでマーク状態(-)かスペース状態(+)のどちらかを出力してます。
| 信号線 | COMポート接続時 | COMポートオープン時 |
|---|---|---|
| TxD (3) | mark(-) | mark(-) |
| DTR (4) | mark(-) | space(+) |
| RTS (7) | mark(-) | space(+) |
小さな回路なら、DTR(4) と RTS(7) から電源供給することができます。 といっても電流量は少ないし、マシンによって供給量が多少異なるので、あまり信頼できません。 DTR(4) と RTS(7) を並列に繋ぐと電流を増やせます。
- CD／DCD (1) ･･･ モデムが相手側のモデムと接続を確立した時や、キャリアトーンの検出を知らせます。この信号線はめったに使用されません。
- RD／RxD (2) ･･･ DCE から DTE へのデータ受信に使用されます。RD ワイヤは DTE デバイスがアイドル状態の時、マーク状態になります。
- TD／TxD (3) ･･･ DTE から DCE へのデータ送信に使用されます。TD ワイヤは DTE デバイスがアイドル状態の時、マーク状態になります。逆にバッファがいっぱいの時はスペース状態になります。
- DTR (4) ･･･ DTE デバイスの準備ができていることを示します。電源が入っていることを確かめるために使用したりしますが、あまり使われない信号線です。Windows で COM ポートを開くと 1 になり、閉じると 0 になります。
- DSR (6) ･･･ DCE デバイスの準備ができていることを示します。電源が入っていることを確かめるために使用したりしますが、あまり使われない信号線です。
- RTS (7) ･･･ DTE デバイスと DCE デバイス両方のハードウェアフローコントロールが ON の場合に使用されます。DTE がデータ受信可能（待機中）な時は、このワイヤがマーク状態になります。逆にバッファがいっぱいの時はスペース状態になります。
- CTS (8) ･･･ DTE デバイスと DCE デバイス両方のハードウェアフローコントロールが ON の場合に使用されます。DCE がデータ受信可能（待機中）な時は、このワイヤがマーク状態になります。
- RI (9) ･･･ モデムが呼び出し信号を受信したことを知らせます。つまり電話が鳴ったときに PC にそれを知らせます。この信号線はめったに使用されません。
非同期通信
Windows などの PC では主に非同期通信が使用されます。 同期通信のように常に信号をやりとりしていないため、データの送信を示すためのスタートビットが必要になります。 データを送信していない時（アイドル時）は TX はマーク状態 (1) になっているので、スタートビットは 0 の信号になります。 1 つのデータの構造は次のようになります。
| スタートビット （1 bit） | データ （4 ～ 8 bits。主に 8 bits） | ストップビット （1 bit） |
ケーブル長
| Baud Rate | シールドケーブル | 非シールドケーブル |
|---|---|---|
| 110 | 1500 m | 300 m |
| 300 | 1200 m | |
| 1200 | 900 m | 150 m |
| 2400 | 600 m | |
| 4800 | 150 m | 75 m |
| 9600 | 75 m | 30 m |
